總結軋鋼機設備機架的作用和類型分類

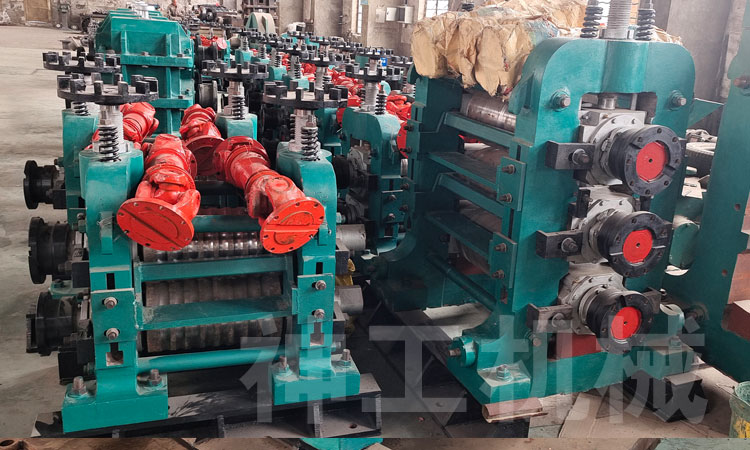

     軋鋼機機架是用來安裝軋輥、軋輥軸承、軋輥調整裝置和導衛裝置等工作機座中的全部零部件，并承受全部軋制力的軋鋼機部分。因此，機架式軋鋼機中最重要的部件之一，對其強度和剛度都有較高的要求。根據軋鋼機的型式和生產工藝的工作要求，一般軋鋼機機架分為閉口式和開口式兩種。

      閉口式機架的牌坊，為一整體的框架，其特點是有較好的強度和剛度，常用于軋制壓力較大或?qū)�軋件尺寸要求嚴格的軋鋼機上，如初軋鋼機，開坯機，鋼板軋鋼機，鋼管軋和冷軋等，有時也用于型鋼軋鋼機。開口式機架的上蓋是可拆裝的，其強度和剛度較閉口式機架差，而且加工面多，造價高。但其突出優點是換輥方便，故用于經常換輥的橫列式型鋼軋鋼機上。特點是大中型橫列式型鋼軋鋼機，幾乎全部采用開口式機架。

      開口式機架上蓋與立軋的連接方式有多種，常用的有：1、螺栓聯街  用兩個螺栓與機架立柱聯接。這種聯接方式結構簡單，但因螺栓較長，變形較大，所以機架剛度較低。此外，換輥時拆裝螺母較費時間。2、套環聯接  這種聯接取消了立柱與上蓋上的垂直螺孔。套環下端用橫銷鉸接在立柱上，套環上端用斜楔把上端和立柱鏈接起來。這種結構換輥較為方便。由于套環的斷面可大于螺栓或圓柱銷，軋鋼機剛性有所改善。3、圓銷連接   這種聯接是將上蓋與立柱用圓銷聯接后，再用斜楔楔緊。其優點是結構簡單，聯接件變形較小。但是，在楔緊力和沖擊力作用下，當圓銷沿剪切斷面發生變形后，拆裝較為困難，使換輥時間延長。4、斜楔聯接  上蓋與立柱有斜楔聯接，換輥方便，又較高的剛度，故稱為半閉口機架，這種機架使用效果好，得到廣泛的使用。

      除了上述機架外，現在軋鋼機還有預應力機架和無牌坊機架等，這幾種機架一般都應用在小型線材軋鋼機上。
